Leitfaden für die Auswahl von Schleifscheiben

Der Leitfaden enthält allgemeine Regeln für die Auswahl von Schleifscheiben, die für alle Produktkategorien gelten. Die einzelnen Produktkategorien enthalten spezifische Informationen, die nur für die Anforderungen einer bestimmten Produktgruppe erstellt wurden.

Produktkategorie Bezeichnung der Produktkategorie
Kunstharzgebundene Schleifscheiben C01
Galvanisch gebundene Schleifscheiben C02
Keramisch gebundene Bornitrid-Schleifscheiben C03
Keramisch gebundene Schleifscheiben aus Elektrokorund und Siliziumkarbid C04
Keramisch gebundene Schleifscheiben zum Schärfen von PCD/PCBN-Werkzeugen C05
Gesinterte metallgebundene Schleifscheiben C06
Schneidewerkzeuge aus Verbundwerkstoffen C07
Abrichter C08

Rein technisch gesehen besteht jede Schleifscheibe aus einer Bindung und dem Schleifmaterial. Die Art der Bindung wird durch die Technologie bestimmt, mit der die Schleifscheibe hergestellt wurde, während die Art des Korns von der Art des Materials abhängt, das mit der jeweiligen Scheibe bearbeitet wird.

Auswahl des Bindemittels

Die Wahl der verwendeten Bindung wird durch die Technologie bestimmt, mit der die Schleifscheiben hergestellt werden sollen. Harte Schleifscheiben haben ein hohes Kornhaltevermögen, während weiche Scheiben ein geringeres Kornhaltevermögen haben.
Die nachstehende Tabelle zeigt die verwendeten Arten von Bindemittel:

Bindemittel Harz Polyimid Keramik Galvanisch Metallisch
Symbol B P V G M

Die obigen Symbole aus der Tabelle müssen bei der Bestellung einer bestimmten Schleifscheibenreihe angegeben werden. Beispiele für die korrekte Kennzeichnung finden Sie in den Bestellbeispielen für die einzelnen Sortimente

Auswahl des Schleifkorns

Die Art des verwendeten Schleifkorns bestimmt die Art des Materials , das die Scheibe bearbeitet.

Art des Schleifkorns Härte Zu bearbeitende Materialien
Bornitrid sehr hoch Schnellarbeitsstahl (HSS), Werkzeugstahl, Aufkohlungsstahl, Lagerstahl, rostfreier Stahl und hochlegierter Stahl mit einer Härte > 55HRC
Elektrokorund hoch Kohlenstoffstahl, legierter Stahl C< 0,5%, Stahlguss, Temperguss, Nichteisenmetalle, rostfreier Stahl, Nickellegierungen, Chromlegierungen
Diamant sehr hoch Karbide, Glas, Keramik, Ferrit, Silizium, Graphit, gehärtete und glasfaserverstärkte Kunststoffe, Natursteine, hitzebeständige Materialien
Siliziumkarbid hoch Schnellarbeitsstahl, Werkzeugstahl, Hartmetalle, Keramik, gehärtetes und graues Gusseisen, Hartmetalle, Nichteisenmetalle, Kunststoffe, Leder und Gummi

Generell lässt sich für die Art des zu bearbeitenden Materials sagen, dass Bornitrid das ultraharte Äquivalent von elektrischem Korund und Siliziumkarbid-Diamant ist.

Die Kennzeichnung der Schleifscheibe

Die Erstellung des Schleifscheibentyps unterliegt streng definierten Regeln. Die Regeln zur Erstellung des korrekten Symbols für den Schleifscheibentyp werden in der folgenden Tabelle dargestellt
GRUNDKÖRPERFORM • FORM DES SCHLEIFBELAGS • POSITION DES SCHLEIFBELAGS

GRUNDKÖRPERFORM FORM DES SCHLEIFBELAGS POSITION DES SCHLEIFBELAGS
1
A
F
1
3
B
FF
2
4
BT
H
3
6
C
L
9
9
D
M
11
E
Q
12
EE
U
14
ET
V

Beispiel: 14A1

Diese Schleifscheibe hat einen Grundkörper mit der Form /14/, eine Schleifbelag-Schicht mit rechteckigem Querschnitt /A/, die am Umfang des Grundkörpers positioniert ist /1/.

Beispiel: 11V9

Diese Schleifscheibe hat einen Grundkörper in Form eines abgeschnittenen Kegels /11/ und eine Schleifbelag-Schicht mit parallelogrammartigem Querschnitt /V/, die an seiner Ecke /9/ positioniert ist.

Grundsätze der Bezeichnung von Schleifscheibenmarkierung

Schleifscheiben haben eine systematisierte Bezeichnung, die aus drei Teilen besteht:

Typ der Schleifscheibe Geometrische Parameter Parameter der Schleifschicht
Z.B. 1A1, 6A2, 9A3, 11V2, usw. Hauptabmessungen von Schleifscheiben entspr. den verwendeten Symbolen Härte, Art des Korns, Bindemittel, ggf. Struktur, usw.

Extrem harte Körnung

Die Körnung spielt eine entscheidende Rolle für den Schleifprozess, so dass die richtige Wahl der Körnung entscheidenden Einfluss auf die erzielten Ergebnisse hat.

Die richtige Wahl der Körnung stellt sicher, dass die Schleifscheibe korrekt arbeitet und die gewünschte Glätte der geschliffenen Oberflächen erreicht. Im Allgemeinen gilt: Je kleiner die Körnung, desto glatter ist die Oberfläche des zu bearbeitenden Materials. Das Ziel sollte jedoch nicht immer sein, eine möglichst glatte Oberfläche zu erzielen, sondern immer das gewünschte Ergebnis in der kürzest möglichen Zeit zu erreichen. Dies bedeutet, dass eine möglichst grobe Körnung verwendet werden sollte, mit der eine akzeptable Glätte erzielt werden kann.

Beim Schleifen mit feinkörnigen Schleifscheiben sollten keine zu großen Aufmaße verwendet werden, da dies den Verschleiß des Schleifbelags erhöht und die Qualität der bearbeiteten Oberflächen beeinträchtigt. Beim Grobschleifen sollte immer das gröbste Schleifkorn gewählt werden, um die Effektivität des Schleifvorgangs zu maximieren

Es wird empfohlen, eine Schleiftiefe von nicht mehr als 1/3 der in den Scheibeneigenschaften angegebenen Nennkorngröße zu verwenden. Bei der FEPA-Körnung D126 zum Beispiel sollte die Schleiftiefe nicht mehr als 0,042 mm betragen.

Die folgenden Kriterien sollten bei der Auswahl der Körnung berücksichtigt werden:
– Art der Bearbeitung (Grob-, Feinbearbeitung)
– Gewünschte Glätte der Oberfläche
– Gewünschte Schleifleistung

Körnung FEPA-Symbol Körnung FEPA-Symbol FEPA, PN-85/M-59108 [µm] US -Norm ASTM E11 [mesh]
D1181 B1181 1180/850 16/20
D852 B852 850/600 20/30
D602 B602 600/425 30/40
D427 B427 425/300 40/50
D301 B301 300/250 50/60
D251 B251 250/212 60/70
D213 B213 212/180 70/80
D181 B181 180/150 80/100
D151 B151 150/125 100/120
D126 B126 125/106 120/140
D107 B107 106/90 140/170
D91 B91 90/75 170/200
D76 B76 75/63 200/230
D64 B64 63/53 230/270
D54 B54 53/45 270/325
D46 B46 45/38 325/400

Eine Körnung von weniger als 46 wird als Mikropulver bezeichnet. Die Größentabelle für diese Körnung gestaltet sich wie folgt:

Körnung FEPA-Symbol Körnung FEPA-Symbol FEPA, PN-85/M-59108 [µm]
D30 B30 25/30
D20 B20 15/25
D15 B15 15/25
D9 B9 15/10
D7 B7 5/10
D3 B3 2/5
D1 B1 1/2
D0,7 B0,7 0,5/1
D0,25 B0,25 < 0,5

Konzentration an extrem hartem Korn

Die Konzentration bestimmt die Menge der Diamant- oder Bornitrid-Körner pro Volumeneinheit des Schleifscheibenbelags. Die Standardwerte für die Kornkonzentration kunstharzgebundener Schleifscheiben sind in der nachstehenden Tabelle aufgeführt.

Diamant Bornitrid
Konzentration Korngehalt

[karat/cm3]

Konzentration Korngehalt

[karat/cm3]

K25 1,1 V60 1,05
K50 2,2 V120 2,09
K75 3,3 V180 3,13
K100 4,4 V240 4,18
K125 5,5 V300 5,22

Die Konzentration des Schleifkorns in der Arbeitsschicht ist einer der wichtigsten Parameter einer Schleifscheibe, denn dieser beeinflusst die Schleiffähigkeit der Schleifscheibe, ihre Lebensdauer, die Temperatur des bearbeiteten Elements und auch die Genauigkeit der Bearbeitung. Wie jeder Parameter sollte auch die Konzentration entsprechend den Bedingungen des Schleifprozesses gewählt werden. Es ist zu bedenken, dass der optimale Konzentrationswert von den anderen Parametern der Schleifscheibe abhängt, d. h. von der Körnung, der Bindungshärte usw.

Eine hohe Konzentration ((K100, K125; V240, V300) wird empfohlen für:

– hohe Anforderungen an das Verhalten des Schleifscheibenprofils während des Betriebs,,
– eine geringe Höhe des Schleifbelags,
– eine harte Bindung,
– grobes Korn,
– tiefes Schleifen.

Die Standardkonzentration (K50, K75; V120, V180) wird empfohlen für:

– das Schleifen von flachen und zylindrischen Oberflächen,
– eine mittlere Höhe des Schleifbelags,
– weiche Bindemittel,
– feines Korn.

Eine niedrige Konzentration (K25; V60) wird empfohlen für:
– sehr breite Schleifschichten,
– sehr feines Korn.

Eine hohe Kornkonzentration erhöht die Beständigkeit des Werkzeugs, was besonders beim Konturschleifen und beim Schleifen von Werkstücken mit sehr kleinen Durchmessern von Bedeutung ist. Die Vorteile der hohen Lebensdauer wiegen im Allgemeinen die höheren Werkzeugkosten auf.

Die Nachteile einer hohen Kornkonzentration sind das Auftreten höherer Schnittkräfte und ein Anstieg der Temperatur während der Bearbeitung. Eine hohe Kornkonzentration ist nicht immer die vorteilhafteste und technologisch beste Lösung, erfordert aber auf jeden Fall eine gute Kühlung.

Auswahl des Materials für den Korpus der Schleifscheibe

Material des Korpus
Der Korpus der Schleifscheibe kann aus verschiedenen Materialien hergestellt werden. Dabei hat das Material des Korpus aufgrund seiner vibrationsdämpfenden oder wärmeableitenden Eigenschaften grundlegenden Einfluss auf den Schleifprozess. Aus diesem Grund sollte seine Auswahl anhand der erwarteten Bearbeitungsparameter erfolgen.

Folgende Materialien sind verfügbar:
– Aluminium, Kunstharzwerkzeuge, Keramik
– Stanzen, Harzwerkzeuge
– Stahl
– Keramik, keramische Werkzeuge

Ein Vergleich der Eigenschaften der verfügbaren Materialien ist in der nachstehenden Tabelle aufgeführt:

Material des Gehäuses Symbol Vibrationsdämpfung Wärmeleitfähigkeit Mechanische Festigkeit
Aluminium KA schwach sehr gut gut
Keramik KC durchschnittlich gut durchschnittlich
Verbundwerkstoff KT durchschnittlich zufriedenstellend durchschnittlich
Stahl KS schwach gut sehr gut

Wahl des Durchmessers der Schleifscheibe

Das Hauptkriterium für die Wahl des Durchmessers ist der Typ der verwendeten Schleifmaschine. Wenn die Möglichkeit besteht, sollten Schleifscheiben mit großem Durchmesser verwendet werden. Der Vorteil liegt in der verbesserten Qualität der bearbeiteten Oberfläche und der höheren Wirtschaftlichkeit aufgrund der höheren Bearbeitungsleistung.



Beim Schleifen von Bohrungen muss darauf geachtet werden, dass der Durchmesser der Schleifscheibe zwischen 60 und 80% des Durchmessers der zu schleifenden Bohrung beträgt. Schleifscheiben mit kleinerem Durchmesser machen es unmöglich, eine qualitativ hochwertig bearbeitete Oberfläche zu erstellen, und größere Scheiben erschweren das Entfernen des Abtrags.

Leitfaden für die Auswahl der Härte der Schleifscheibe

Wir definieren die Härte einer Schleifscheibe als die Fähigkeit der Scheibe, das Korn zu halten. Harte Scheiben haben eine hohe Kornhaltekraft, während weiche Scheiben eine schwächere Kornhaltekraft haben.

Die Wahl der Scheibenhärte hängt von einer Reihe von Betriebsparametern der Schleifscheibe ab. In der nachstehenden Tabelle sind die häufig verwendeten Auswahlkriterien aufgeführt:

Bearbeitungsparameter weich hart
Schleifbreite groß fein
Korngröße klein dick
Arbeitsbedingungen trocken nass
Härte des Werkstücks höher niedriger
Sonstige Kriterien Hohe Wärmeempfindlichkeit des Werkstücks Hohe Anforderungen an die Fertigungstoleranzen

Merkmale von Borazon

Bornitrid /regulär/ (CBN) wird ähnlich wie synthetischer Diamant hergestellt. Bornitrid ist das zweithärteste künstlich hergestellte Schleifmittel, das im Gegensatz zu Diamant durch Eisen verursachten ungünstigen Einflüssen nicht unterliegt, wodurch es sich ideal für die Bearbeitung aller Arten von legiertem Stahl eignet.

Bornitrid-Werkzeuge besitzen im Vergleich zu herkömmlichen Werkzeugen eine höhere Verschleißfestigkeit, außerdem lassen sich mit ihnen die gewünschten Abmessungen und Oberflächenqualitäten von Werkstücken leichter erreichen. Diese Eigenschaften ermöglichen, wenn Bornitrid-Werkzeuge verwendet werden, eine deutlich höhere Produktivität und niedrigere Kosten beim Schleifprozess.

Merkmale von Diamanten

Diamant hat die höchste Härte aller bekannten Schleifmaterialien. Seine Härte und Verschleißfestigkeit sowie seine hohe Wärmebeständigkeit qualifizieren ihn besonders für das Schleifen schwer zu bearbeitender Materialien.

Heute werden 90% aller industriellen Diamanten synthetisch aus Graphit hergestellt. Unter hohem Druck und bei hohen Temperaturen wird das Kristallgitter von Graphit in Gegenwart von Katalysatoren umgewandelt, wodurch synthetischer Diamant entsteht. Als Ergebnis dieses kontrollierten Prozesses kann Diamant mit einer Vielfalt von Eigenschaften gewonnen werden, so dass die Art des Schleifkorns genau nach den Anforderungen des Kunden ausgewählt werden kann.

Merkmale von Elektrokorund

Elektrokorund ist ein synthetisches Schleifmittel, das aus einem kristallinen Aluminiumoxid (α-Al2O3), genannt Tonerde, und einer geringen Menge an Zusätzen besteht. Je nach dem Gehalt an Fremdoxiden TiO2, Si02, Fe2O3, CaO, MgO oder NaO2 werden folgende Arten von Elektrokorund unterschieden:,
Arten von Elektrokorund

Name Farbe Al2O3-Gehalt Bearbeitete Material
Gewöhnlicher Elektrokorund 95A graublau oder braun ca. 94,5% Kohlenstoffstahl C< 0,5%; Kohlenstoffstahl C< 0,5%; Gussstahl, verformbares Gusseisen; Nichteisenmetalle
Halbedelkorund 97A graubraun oder graublau ca. 97,5% Kohlenstoffstahl und legierter Stahl mit einem C-Gehalt von 0,5% und einer Härte von bis zu 60HRC
Edelkorund 99A (38A) weiß über 98% Kohlenstoffstahl und legierter Stahl mit einem C>0,5% und einer Härte über 62HRC
Monokristalliner Elektrokorund 32A hellrosa über 98% Kohlenstoffstahl und legierter Stahl mit einem C>0,5% und einer Härte über 62HRC
Mikrokristalliner Elektrokorund Cubitron SG blau ca. 95% Edelstahl, Titan, Chrom- und Nickellegierungen
Mikrokristalliner Elektrokorund Cerpass XTL weiß ca. 99,6% Edelstahl, Titan, Chrom- und Nickellegierungen

Zusätzlich zu den oben genannten Arten von Elektrokorund werden durch Schmelzen verschiedene spezielle Typen hergestellt, wie Chrom-Elektrokorund (rosa Farbe), Zirkon-Elektrokorund, Titan-Elektrokorund u.a.





Eigenschaften von Siliziumkarbid

Neben Elektrokorund ist Siliziumkarbid eines der am häufigsten verwendeten Schleifmaterialien. Siliziumkarbid gibt es in zwei Varianten:

Arten von Siliciumcarbid

Name Farbe SiC-Gehalt Verarbeitete Materialien
Siliziumkarbid grün 99C dunkelgrün 99,66% Schnellarbeitsstahl, Werkzeugstahl, Hartmetalle, Keramiken
Siliziumkarbid schwarz 98C schwarz 98,26% Gehärtetes und graues Gusseisen, Hartmetalle, Nichteisenmetalle, Kunststoffe, Leder und Gummi

In Bezug auf die chemische Zusammensetzung und die physikalischen Eigenschaften unterscheiden sich die beiden Siliciumcarbid-Sorten nur geringfügig, allerdings enthält grünes Siliciumcarbid weniger Beigaben, wodurch es spröder ist und bessere Schleifeigenschaften aufweist.

Auswahl der Schleifschichtbreite 'W'

Allgemeine Empfehlungen weisen darauf hin, dass die Breite der Schicht „W“ so gering wie möglich sein sollte. Die Breite der Arbeitsschicht der Schleifscheibe muss immer kleiner sein als die bearbeitete Breite des Werkstücks. Andernfalls können auf der Arbeitsfläche der Schleifscheibe Sprünge entstehen, was zu einem erhöhten Verschleiß führt:

Die Höhe der Schleifschicht des Werkzeugs hat keine wesentlichen Auswirkungen auf den Schleifprozess, sondern nur auf den Preis des Werkzeugs selbst. Unter Berücksichtigung des wirtschaftlichen Aspekts ist es von Vorteil, eine höhere Schicht X zu verwenden, soweit die Bearbeitungsbedingungen dies zulassen.



Kühlung während der Bearbeitung

Das Nassschleifen (mit Kühlung) ist dem Trockenschleifen (ohne Kühlung) sowohl hinsichtlich der Lebensdauer der Schleifscheibe als auch der Schnittleistung vorzuziehen. Die Kühlung trägt zu verbesserten Schleifbedingungen bei, weil sie den Materialabtrag verbessert und die Temperatur in der Schleifzone senkt. Daher sollte nach Möglichkeit das Nassschleifen bevorzugt werden. Als Kühlmittel werden mehrprozentige Öl/Wasser-Emulsionen oder Mineralöle mit bestimmten Zusätzen zur Erhöhung des Kühleffekts verwendet.

Schleifgeschwindigkeit, Umfangsgeschwindigkeit

Beim Schleifen spielt die Schleifgeschwindigkeit, d.h. die lineare Geschwindigkeit der Körner auf der Oberfläche des Schleifbelags, eine sehr wichtige Rolle. Die richtige Wahl dieser Geschwindigkeit, abhängig vom Material des zu bearbeitenden Werkstücks und von der Art der Bearbeitung, ist beim Schleifen eine grundlegende Frage.
Die empfohlene Schleifgeschwindigkeiten für die Bindungstypen ‚B‘, ‚P‘, ‚M‘, ‚G‘ in Abhängigkeit von den Schleifbedingungen sind in der nachstehenden Tabelle aufgeführt:

Art des Schleifkorns Trocken Nass
Diamant 15 ÷ 20 m/s 20 ÷ 40 m/s
Borazon 15 ÷ 30 m/s 25 ÷ 50 m/s

Hinweis : Bkeramischen Bindungen des Typs „V“, die auf „KC“-Keramikkörpern hergestellt werden, sollten Schleifgeschwindigkeiten von35 m/s nicht überschritten werden. Für Schleifgeschwindigkeiten über 35 m/s sind Aluminium-Schleifkörper vom Typ „KA“ zu verwenden.

Drehzahl

Die Drehzahl, bezeichnet mit „n“, gibt die Anzahl der Umdrehungen/Minute des Schleifwerkzeugs an, d. h. wie viele Umdrehungen das Schleifwerkzeug in einer Minute macht. Die Schleifgeschwindigkeit , bezeichnet mit „Vc“, ist die Geschwindigkeit, mit der ein einzelnes Schleifkorn das Werkstück schneidet.
Die beiden Geschwindigkeiten sind durch die folgende Formel miteinander verbunden

π – ~3,14
d [mm]- Scheibendurchmesser
n [obr. ⁄ min] – Maschinenspindelgeschwindigkeit mit Schleifwerkzeug

Bei Diamant oder Bornitrid sollte die Umfangsgeschwindigkeit „Vc“ im Bereich liegen: 20/30 [m/s]

Beispiel – Berechnung der Drehzahl [U/min]
für einen Schleifwerkzeugdurchmesser d = 22 mm, wobei angenommen wird, dass die Scheibe mit einer Umfangsgeschwindigkeit

Schleifeffizienz

Die Effizienz der Schleifscheibe kann definiert werden als das Verhältnis zwischen dem Volumen des bei einem bestimmten Schleifvorgang abgetragenen Materials und dem Volumen des verbrauchten Schleifbelags der Scheibe:

G = VuVz

wo:
G , Faktor der Schleifleistung
Vu , Volumen des abgetragenen Materials [mm ]
Vz , genutztes Volumen des Schleifbelags der Schleifscheibe [mm ] [mm ]

Ein höheres Verhältnis dieser Werte weist auf eine höhere Leistung einer bestimmten Schleifscheibe hin, was zu einer Reduzierung der Stückkosten für ein bestimmtes Produkt führt.

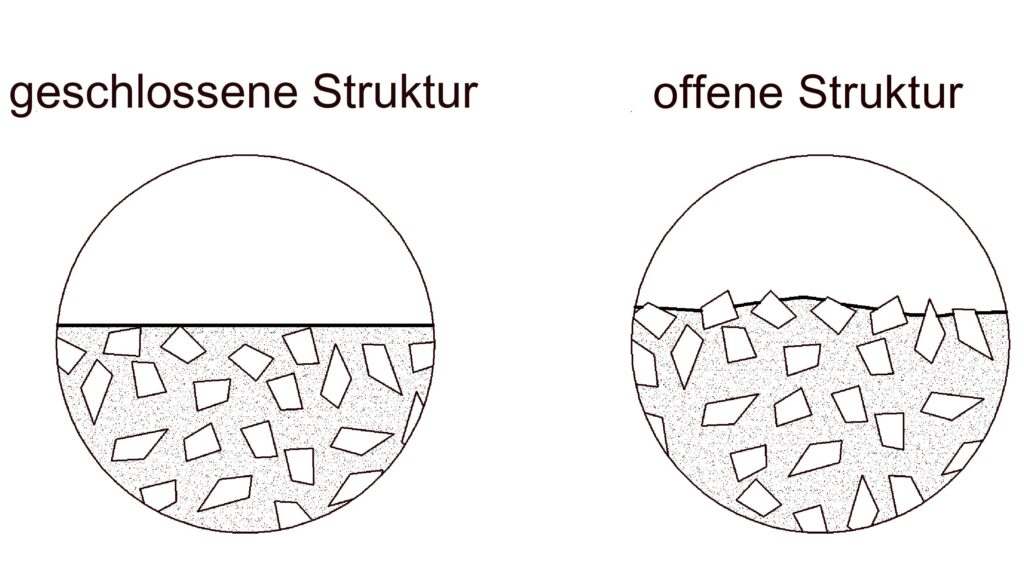

Öffnen der Schleifscheibenstruktur

Bei einer ordnungsgemäß verwendeten Schleifscheibe „ragt“ das Korn über die Oberfläche der Bindung hinaus, was eine ordnungsgemäße Arbeit ermöglicht. In diesem Fall muss die Struktur der Schleifscheibe mit einem Keramikschleifstein „geöffnet“ werden. Die Abbildung veranschaulicht diesen Vorgang:

Auswuchten von der Schleifscheibe

Die Schleifscheiben werden am Ende des Herstellungsprozesses dynamisch ausgewuchtet, um folgendes zu gewährleisten:
– eine optimale Lebensdauer der Scheibe
– einen minimalen Verschleiß der Lager der Schleifmaschine
– die gewünschte Genauigkeit der Bearbeitung

Beim Arbeiten mit einer ungewuchteten Schleifscheibe kommt es teilweise zu einem Kontakt zwischen dem Schleifbelag und dem Werkstück. Dadurch verschleißt die Schleifscheibe in einem bestimmten Bereich binnen kurzer Zeit, was die Unebenheit der Oberfläche des Werkstücks verstärkt.

Als ausgewuchtet gilt eine Schleifscheibe dann, wenn ihr Schwerpunkt mit dem geometrischen Mittelpunkt der Drehachse der Scheibe übereinstimmt.

Lösung von Problemen beim Schleifen

Wenn die Schleifbearbeitung nicht die erwarteten Ergebnisse liefert, muss sichergestellt werden, dass die Prozessparameter richtig gewählt wurden. Wenn dies der Fall ist und die Probleme fortbestehen, muss die Ursache ermittelt werden.
Eine Liste der häufigsten Probleme, die bei der Bearbeitung von Öffnungen auftreten, sowie mögliche Abhilfemaßnahmen finden sich in der folgenden Tabelle:

Problem Mögliche Ursachen
Die Schleifscheibe schleift nicht, es kommt zur Überhitzung der Werkstückoberfläche. 1. Zu hartes oder ungeeignetes Bindemittel
2. Umfangsgeschwindigkeit zu hoch
3. Unzureichende Kühlung
4. Vorschubgeschwindigkeit zu schnell
5. Übermäßig große Kontaktfläche der Schleifscheibe zum Werkstück
6. Zu hohe Konzentration
7. Zu feine Körnung
8. Die Schleifscheibe ist nicht ausgewuchtet.
Schnelle Abnutzung der Schleifscheibe, schneller Verlust des Arbeitsprofils. 1. Zu weiches oder ungeeignetes Bindemittel
2. Unzureichende Kühlung
3. Zu niedrige Konzentration
4. Zu niedrige Umfangsgeschwindigkeit
5. Zu grobe Körnung
6. Vorschubgeschwindigkeit zu schnell oder zu viel Zulage
7. Die Schleifscheibe ist nicht ausgewuchtet.
Hohe Rauheit der bearbeiteten Oberfläche 1. Zu grobe Körnung
2. Zu niedrige Umfangsgeschwindigkeit
3. Bindemittel zu weich
4. Verunreinigtes Kühlmittel
5. Unzureichendes Ausfunken
6. Zu hohe Vorschubgeschwindigkeit
7. Die Schleifscheibe ist „festgefahren“

Die nachfolgend aufgeführten wahrscheinlichen Ursachen sind nicht die einzigen, die bestimmte Abweichungen verursachen können, sind jedoch die häufigsten Gründe.

Fehlerbehebung bei verschiedenen Bearbeitungsverfahren

Problem Schleifen von Wellen Radloses Schleifen Schleifen von Bohrungen Flachschleifen Schärfen von Werkzeugen
Verbrennungen, Risse



1. Schleifscheibe zu hart
2. Defekte Schleifscheibe
3. Zu hoher Tauchvorschub
4. Zu langsame Geschwindigkeit des Werkstücks
1. Schleifscheibe zu hart
2. Fehlerhaft abgerichtete
3. Zu hoher Tauchvorschub
4. Zu langsame Objektgeschwindigkeit
1. Schleifscheibe zu hart
2. Fehlerhaft abgerichtete Schleifscheibe
3. Zu hoher Tauchvorschub
4. Zu langsame Objektgeschwindigkeit
5. Verunreinigtes Kühlmittel
1. Schleifscheibe zu hart
2. Fehlerhaft abgerichtete Schleifscheibe
3. Zu hoher Tauchvorschub
4. Zu langsame Objektgeschwindigkeit
1. Schleifscheibe zu hart 2. Zu hoher Tauchvorschub 3. Verunreinigtes Kühlmittel
Kommastellen, Kratzer, Risse 1.Zu weiche Schleifscheibe
2. Zu grobes Korn
3. Unwucht der Schleifscheibe
4. Fehlerhaft abgerichtete Schleifscheibe
5. Zu hoher Vorschub
6. Zu langsame Objektgeschwindigkeit
7. Verunreinigtes Kühlmittel
1. Verunreinigtes Kühlmittel
2. Verunreinigter Gegenhalter
1. Zu weiche Schleifscheibe
2. Fehlerhaft abgerichtete Schleifscheibe
3. Verunreinigtes Kühlmittel
4. Spiel in der Spindel
1. Fehlerhaft abgerichtete Schleifscheibe
2.Verunreinigtes Kühlmittel
1. Zu weiche Schleifscheibe
2. Zu grobes Korn
3. Verunreinigtes Kühlmittel
Abstumpfen und Verkleben der Schleifscheibe 1. Zu harte Schleifscheibe
2. Zu feines Korn
3. Zu niedrige Vorschubgeschwindigkeit
4. Unzureichender Tauchvorschub
5. Zu geringe Verwendung von Kühlmittel.
1. Schleifscheibe zu hart
2. Zu feines Korn
3. Zu niedrige Vorschubgeschwindigkeit
4. Unzureichender Tauchvorschub
5. Zu geringe Verwendung von Kühlmittel.
1. Schleifscheibe zu hart
2. Zu feines Kor
3. Zu geringe Verwendung von Kühlmittel
1. Schleifscheibe zu hart
2. Zu feines Korn
3. Zu niedrige Vorschubgeschwindigkeit
4. Zu geringe Verwendung von Kühlmittel
1. Schleifscheibe zu hart
2. Zu feines Korn
Abweichungen in der Form des Gegenstandes 1. Zu weiche Schleifscheibe
2. Fehlerhaft abgerichtete Schleifscheibe
3. Zu hoher Tauchvorschub
4. Ungleichmäßiger Rundlauf der Schleifscheibe
5. Ausrichtungsfehler von Komponenten der Werkzeugmaschine
1. Schleifscheibe zu hart
2. Fehlerhaft abgerichtete Schleifscheibe
3. Zu hoher Tauchvorschub
4. Falscher Winkel der Stütze
5. Schleifen zu hoch
über die Achse
6. . Falsche Führungen
7. Defekte Führungsscheibe
1. Schleifscheibe zu hart
2. Zu feines Korn
3. Zu niedrige Vorschubgeschwindigkeit
4. Zu wenig Kühlmittell
5. Ungleichmäßiger Rundlauf der Schleifscheibe
6. Ausrichtungsfehler von Komponenten der Werkzeugmaschine
1.Zu weiche Schleifscheibe
2. Zu niedrige Drehzahl beim Schleifen
3. Ungleichmäßiger Rundlauf der Schleifscheibe
1. Zu weiche Schleifscheibe
2. Spindelspiel
3. Schwingungen von Werkzeugmaschinen



Fehlersuche bei Problemen mit der Qualität der bearbeiteten Oberfläche

Problem Mögliche Ursachen Lösung
Hohe Rauheit der bearbeiteten Oberfläche. 1. Spindeldrehzahl zu niedrig
2. Zu hoher Vorschub
3. Zu wenig Untermaß – Spuren von der vorherigen Verarbeitung
4. Zu große Körnung
5. Ungeeignetes Kühlmittel
6. Zu geringe Verwendung von Kühlmittel
1. Geschwindigkeit erhöhen
2. Verringerung der Vorschubgeschwindigkeit
3. Erhöhung des Untermaßes
4. Verringerung der Körnung
5. Wechseln der Kühlflüssigkeit
6. Durchfluss und/oder Druck erhöhen.

Konvergenzkegel



1.Aktivierung der Spindeldrehzahl, wenn die Schleifscheibe zu hoch ist
2. Zu hohe Klemmkraft auf das Objekt verursacht Verformung
3. Zu geringe Schleifgeschwindigkeit
4. Rundlauf der Spindel oder der Spannvorrichtung der Schleifmaschine
5. Zu hone Spindeldrehzahl
6. Keine Reduzierung der Spindeldrehzahl beim Abziehen der Schleifscheibe
7. Zu langsamer Rückzug der Schleifscheibe
8. Große Ungenauigkeit durch vorherige Verarbeitung
9. Zu aggressives Schleifen der Schleifscheibe
10. Vorschubgeschwindigkeit zu niedrig.
1. Änderung der Position der Schleifscheibe
2. Reduzierte Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
3. Erhöhung der Schleifgeschwindigkeit
4. Beseitigung von Schlägen
5. Verminderung der Spindeldrehzahl
6. Verminderung der Spindeldrehzahl
7. Erhöhen der Geschwindigkeit
8. Nachschleifen
9. Verringerung der Körnung
10. Erhöhung der Vorschubgeschwindigkeit

Divergierender Kegel

1. Zu tiefe Lage des Richtungsänderungspunktes beim Vorschub
2. Zu lange Bearbeitung des unteren Teils des Werkstücks
3. Zu aggressives Schleifen der Schleifscheibe
4. Nicht rechtwinklige Befestigung des Objekts
5. Zu hohe Spannkraft auf dem Werkstück verursacht dessen Verformung
6. Zu hone Spindeldrehzahl
7. Rundlauf der Spindel oder der Spannvorrichtung der Schleifmaschine
8. Große Ungenauigkeit durch vorherige Bearbeitung
1. Korrekte Positionierung des Punktes
2. Sofortiges Abziehen der Schleifscheibe
3. Verringerung der Körnung
4. Korrekte Positionierung des Objekts
5. Reduzierte Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
6. Verminderung der Spindeldrehzahl
7. Beseitigung von Schlägen
8. Nachschleifen

Sanduhr

1. Zu aggressives Schleifen der Schleifscheibe
2. Das Rad läuft in einem Winkel von
3. Das Objekt ist nicht mittig und senkrecht befestigt
4. Zu hone Spindeldrehzahl
5. Zu hohe Spannkraft auf dem Werkstück verursacht dessen Verformung
6. Große Ungenauigkeit bei früherer Bearbeitung
7. Verformung eines Gegenstands durch Wärmebehandlung
8. Vorschub zu niedrig
1. Verringerung der Körnung
2. Korrekte Objektausrichtung
3. Korrekte Befestigung des Objekts
4. Verminderung der Spindeldrehzahl
5. Reduzierte Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
6. Nachschleifen
7. Nachschleifen
8. Erhöhung der Vorschubgeschwindigkeit

Trommel

1.Zu hohe Spannkraft auf das Werkstück verursacht Verformung im Mittelteil
2. Das Objekt hat oben und unten dünne Wände, die sich während der Bearbeitung verformen
3. Zu wenig Vorschub
4. Zu hone Spindeldrehzahl.
1.Reduzierte Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
2. Abbau von Überkapazitäten
3. Erhöhung des Vorschubs
4. Zu hone Spindeldrehzahl

Oval oben

1. Freischaltung der Rotation bei zu hoher Schleifscheibenposition 2. Zu hone Spindeldrehzahl 3. Zu aggressives Schleifen der Schleifscheibe 4. Unrundlauf der Spindel oder des Schleiffutters 5. Keine Reduzierung der Spindeldrehzahl beim Abziehen der Schleifscheibe 6. Zu hohe Spannkraft auf dem Werkstück verursacht dessen Verformung 7. Zu wenig Vorschub 1. Ändern der Position der Schleifscheibe
2. Verminderung der Spindeldrehzahl
3. Verringerung der Körnung
4. Verunreinigtes Kühlmittel
5. Reduzieren der Spindeldrehzahl
6. Reduzierung der Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
7. Erhöhung der Vorschubgeschwindigkeit

Oval unten

1. Zu tiefe Lage des Richtungsänderungspunktes beim Vorschub 2. Zu lange Behandlung des unteren Teils des Werkstücks 3. Zu aggressives Schleifen der Schleifscheibe 4.Zu hone Spindeldrehzahl 5. Zu hohe Spannkraft auf dem Werkstück verursacht dessen Verformung 6. Zu wenig Vorschub 1. . Korrekte Positionierung des Punktes 2. Sofortiges Abziehen der Schleifscheibe 3. Verringerung der Korngröße 4. Verminderung der Spindeldrehzahl 5. Reduzierte Spannkraft – die Spannungen müssen minimal und gleichmäßig sein
6. Erhöhung der Vorschubgeschwindigkeit



Bestellung

Die Bestellung einer Schleifscheibe verläuft wie folgt:
Geometrische Parameter festlegen, wie zum Beispiel:
– Art der Scheibe, Abmessungen des Schleifbelags und Durchmesser der Bohrung oder des Schafts;
– Je nach dem zu bearbeitenden Material und der Bearbeitung: Art, Konzentration und Größe der Körnung sowie die Härte der Bindung;
– Betriebsbedingungen mit Kühlung (nass) oder ohne Kühlung (trocken).

Wenn möglich, geben Sie bitte in Ihrer Bestellung die Art des Materials und der Bearbeitung an, sowie deren Bedingungen und den Maschinentyp, für den die Schleifscheiben verwendet werden sollen. Dadurch kann die Schleifscheibe Ihren Anforderungen optimal angepasst und die Auswahlzeit verkürzt werden.

Wenn die von Ihnen gewünschte Schleifscheibe nicht auf unserer Website verfügbar ist, können wir sie auf Ihre spezielle Bestellung hin herstellen. Auf dieser Seite finden Sie Beispiele für die beliebtesten Produkte aus unserem Sortiment.

HABE FRAGEN?

Kontaktiere uns

logo INTER-DIAMENT

INTER-DIAMENT® Kacprzycki Sp.j.
ul. Chełmońskiego 30
05-825 Grodzisk Mazowiecki, Polen
